高硅氧系指用瀝濾工藝生產(chǎn)的含二氧化硅95%以上的高純度玻璃。高硅氧玻璃纖維具有與石英玻璃纖維相近的化學(xué)組成和相似的化學(xué)性能。高硅氧玻璃纖維大都為斜紋和緞紋，石英纖維常用的有平紋、斜紋和緞紋。而高硅氧玻璃纖維平紋織物的耐彎曲次數(shù)僅為斜紋和緞紋織物的1/20~1/50。石英纖維是指SIO2含量高于99.95%以上，絲徑在1~15μm的特種的玻璃纖維，由高純二氧化硅和天然石英晶體制造而成。 高硅氧玻璃纖維是一種SIO2含量高于95%的玻璃纖維，是以合適的原始玻璃成分，按普通玻璃纖維的生產(chǎn)工藝制成。

抗拉強(qiáng)度方面

新生態(tài)石英纖維由于表面缺陷極少，成型溫度等工藝參數(shù)合理，表面微裂縫等缺陷極少，所以具有很高的拉伸強(qiáng)度。像神玖生產(chǎn)的單絲直徑5微米的石英纖維紗線，抗拉強(qiáng)度是常用的7.5微米紗線的1.2-1.3倍（理論上）。可見石英纖維的抗拉強(qiáng)度的表現(xiàn)令人滿意。

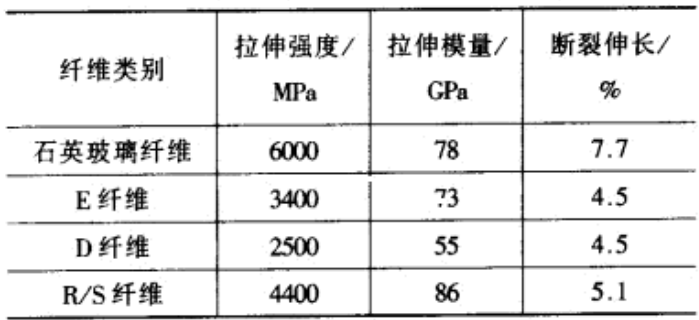

石英玻璃纖維及其織物增強(qiáng)環(huán)氧樹脂和氰酸酯樹脂的復(fù)合材料的力學(xué)性能表：

高硅氧玻璃纖維由于制造工藝的緣故，表面存在許多微缺陷、微裂紋和微應(yīng)力，因此其斷裂強(qiáng)度只有石英纖維1/5。

化學(xué)溫度性

采用增強(qiáng)型浸潤劑拉制的石英纖維原絲、含股紗、無捻粗紗及其織物，對環(huán)氧樹脂、酚醛樹脂、雙馬來酰亞胺樹脂等都具有很好的相容性和浸潤性，很大程度上提高了復(fù)合材料的物理化學(xué)性能。

高硅氧玻璃纖維織物增強(qiáng)酚醛樹脂的復(fù)合材料的彎曲強(qiáng)度只有石英纖維復(fù)合材料的31%~41%。

總結(jié):

高硅氧玻璃纖維的熱學(xué)性能和石英纖維相近，也具有優(yōu)良的耐高溫性能、抗熱震性、低的線膨脹系數(shù)和低的導(dǎo)熱系數(shù)等，但普通的高硅氧玻璃纖維SiO2含量多為96%~98%,雜質(zhì)含量較多，這樣當(dāng)溫度連續(xù)超過982℃時，雜質(zhì)的存在使其容易結(jié)晶化，析出方石英晶體，導(dǎo)致材料線膨脹系數(shù)急劇上升，*終將造成材料變形，開裂，因此高級放熱材料，需要用高純二氧化硅纖維。
